頻敏變阻器啟動電路圖(一)

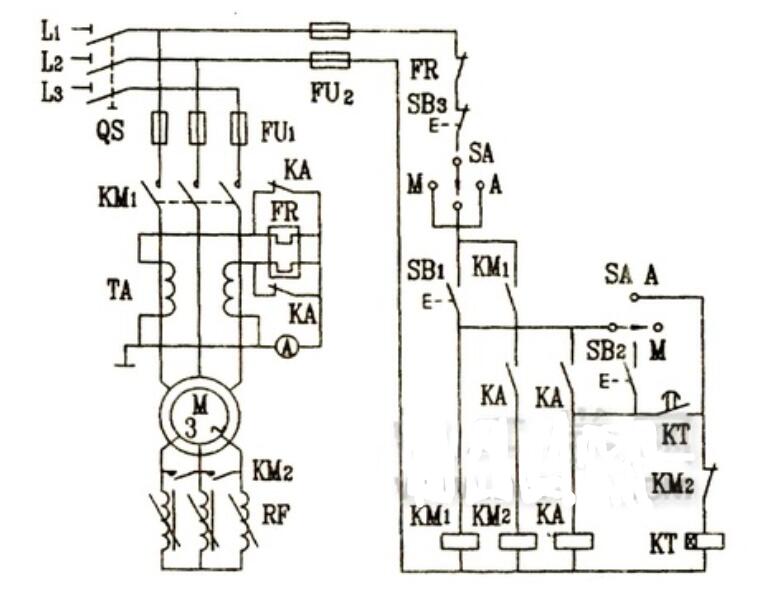

2024-08-05 1109應用頻敏變阻器啟動線繞轉子異步電動機的控制線路如下圖所示,其啟動過程如下:先合上電源開關QS后:
按下啟動按鈕SB1,接通接觸器KM1,將電動機接上電源,轉子電路串入頻敏變阻器Rfs這時頻敏變阻器的等值電阻與電抗的值都很大,限制了啟動電流并提高了啟動轉矩。時間繼電器KT接通后,經過一段時間以后,它的延時閉合的常開觸點閉合,接通中間繼電器KA。這時,電動機已經啟動加速一段時間,頻敏變阻器的等值電阻與電抗也很小了。KA的動合觸點閉合接通接觸器KM2,它的動合觸點閉合將頻敏變阻器短接,啟動過程遂告結束。
圖中TA為電流互感器,它的原邊串聯在電動機定子電路里,副邊接熱繼電器FR。在啟動過程中,KA的常閉觸電將FR的發熱元件短接,以免因啟動過程較長而使熱繼電器誤動作。
